Fender Blues Deluxe / Blues Deville
Résistances brûlantes/Burning hot resistors

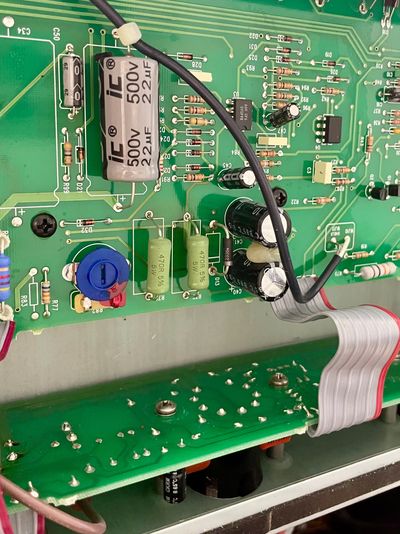

Le circuit qui procure le voltage au système de switch dans les Fender Blues Deluxe et Blues Deville génère énormément de chaleur et endommage très souvent le circuit imprimé.
Un fix facile est de surélever ces résistances en plus des deux Zener Diodes.
The circuit that supplies voltage to the switch system in the Fender Blues Deluxe and Blues Deville generates a lot of heat and often damages the circuit board.
An easy fix is to elevate these resistor and the Zener diodes from the Board itself.
Fender - Blues junior
Problème de biais/Biais issues
Le problème avec le circuit d'origine est dans le réglage du bias des lampes de puissance (6BQ5/EL84). Pour éviter de devoir changer les lampes chaque année ou de risquer d'endommager la carte de circuit imprimé, il est recommandé de revoir le circuit de bias.
The issue with the circuit lies in adjusting the bias of the output tubes (6BQ5/EL84). To avoid having to change the tubes every year or risking damage to the printed circuit board, it is necessary to revise the bias circuit.
Vox - AC15C1 / AC30CC2
JMI Specs
Les Vox AC15C1 et AC30C2 sont d'excellents amplificateurs hybrides (à lampe et à transistor). Cependant, leur circuit diffère des circuits originaux développés par Jennings Musical Instruments (JMI) dans les années 1960. Mes modifications ramènent ces amplificateurs aux spécifications de JMI.
The Vox AC15C1 and AC30C2 are excellent models of hybrid design amplifiers (using both tubes and transistors). However, their circuitry differs from those developed by Jennings Musical Instruments (JMI), who popularized Vox amplifiers in the 1960s. Therefore, I propose making some modifications to the circuitry of these models to bring them back to JMI specifications.
Fender 600
Fender 5F1 / 5C1
Excellent amplificateur avec un bon potentiel de modifications :
- Convertir le circuit en Fender 5F1
- Remplacer le potentiomètre de volume par un CTS de qualité
- Installer des entrées 1/4 Switchcraft
Pour aller plus loin :
- Transformer en Fender Champ 600 d'origine avec un circuit 5C1
- Passer à un câblage point-to-point en retirant le circuit imprimé
- Remplacer la 12AX7 par une 6SJ7
Excellent amplifier with great potential for modifications:
- Convert the circuit to a Fender 5F1
- Replace the volume potentiometer with a quality CTS pot
- Install Switchcraft 1/4" input jacks
For further upgrades:
- Transform it into a Fender Champ 600 with a 5C1 circuit
- Switch to point-to-point wiring by removing the PCB
- Replace the 12AX7 with a 6SJ7
Fender champ 600
